빅막크 Vicmarc 목공선반 VL240 ASM EVS (주문제작)
상세 정보를 확대해 보실 수 있습니다.
IN DETAIL
지역에 따라 별도의 운반/설치비가 부과되오니 주문전에 문의해주세요.
헤드가 90도까지 회전되는 VL240 모델은 큰 목물을 가공할 때 아주 유용한 목공선반입니다. 22.5도씩 4개의 핀고정 위치가 있으며, 저속에서 최대 300%의 토크와 2마력 모터를 장착한 중대형 선반으로 3단계 풀리를 이용하여 부재의 크기에 따라 최적화된 작업이 가능합니다.
Vimarc은 목공선반 전문 제조업체로 고급 목선반 장비 시장에서도 품질과 신뢰성에 대한 좋은 평판을 유지하고 있습니다. 정밀한 가공을 거쳐 생산되는 Vicmarc 제품은 부드러운 작동, 정확성 등 전체적인 품질 측면에서 타의 추종을 불허하는 제품입니다.
CAUTION
AC 인버터는 기기에 최적화되어 출고되므로 임의로 조작하지 마십시오 인버터 조작으로 인한 고장 및 오작동은 무상 A/S대상에서 제외되므로 각별히 주의해주세요.
선반을 작동하기 전에 반드시 인덱싱 핀이 풀려였는지 확인해주세요. 핀이 잠긴상태로 선반 작동시 벨트가 손상됩니다.
KEY FEATURES
WHAT'S INCLUDED
SPECIFICATION
| Center Height | 240mm |
|---|---|
| Swing Over Bed | 490mm |
| 센터간 거리 | 560mm |
| Work Height | 1070~1370mm |
| Indexing Holes | 24 |
| 주축 스핀들 | No. 2MT |
| Thread | 1-1/4" x 8 TPI |
| 스핀들 베어링 | Taper Roller |
| 주축 회전수 | 10 ~ 3000 rpm |
| Toolrest Post | 30mm |
| Quill Travel | 75mm |
| Net Weight | 250Kg |
| 길이 x 폭 x 높이(mm) | 1270x710x1280 |

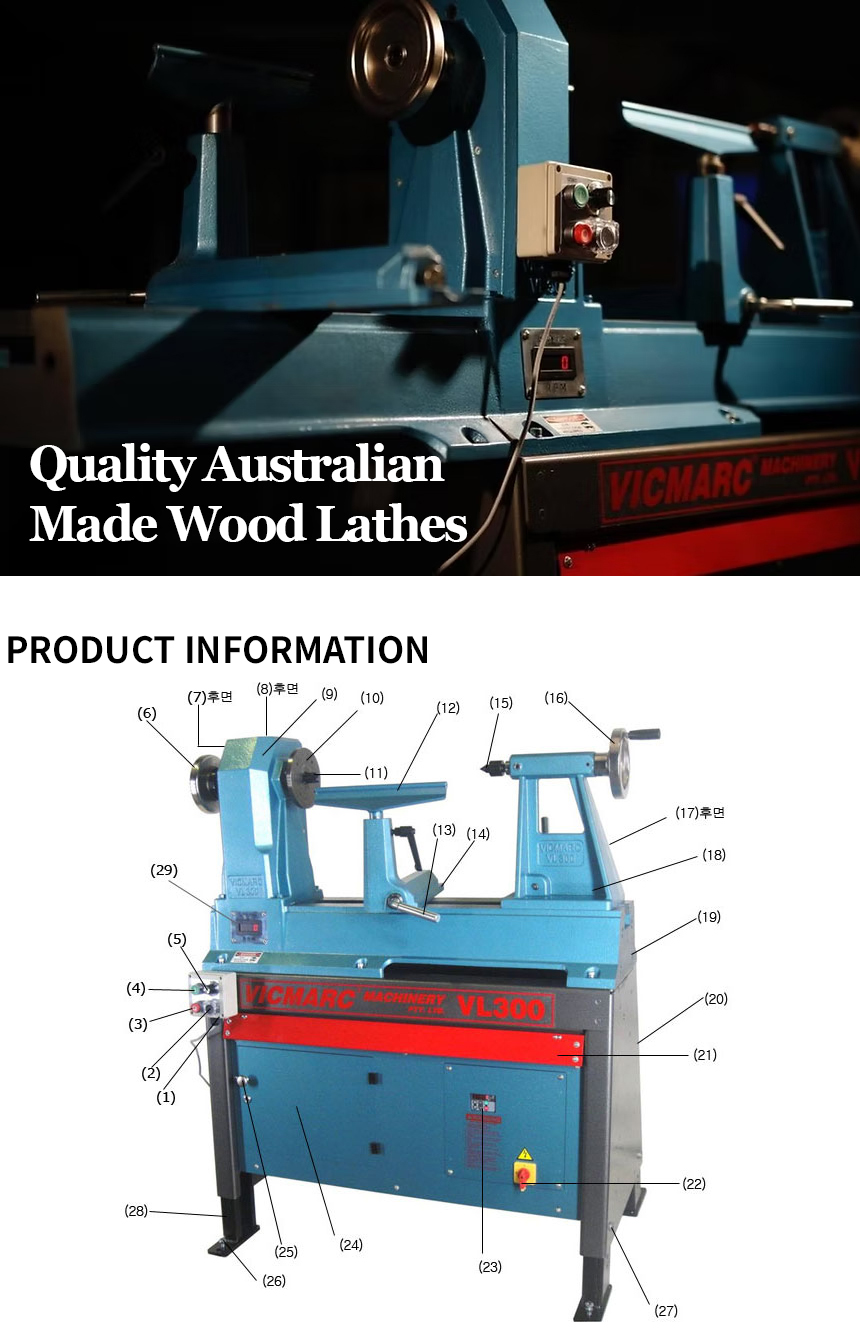

| No. | Description | No. | Description | No. | Description |
|---|---|---|---|---|---|
| 1 | 리모트 스위치 박스 | 11 | Drive Dog | 21 | 스톱 바(일부제품 옵션) |
| 2 | 역회전(Reverse) 버튼 | 12 | Tool Rest(칼받침대) | 22 | 메인스위치 |
| 3 | Start 버튼 | 13 | 캠록 레버 | 23 | 디지털 디스플레이 |
| 4 | Stop 버튼 | 14 | 캠록 | 24 | 모터 액세스 도어 |
| 5 | 속도 조절기 | 15 | 라이브 센터 | 25 | 모터 액세스 도어락 |
| 6 | 핸드 브레이크 휠 | 16 | 수동 휠 | 26 | 레벨링 볼트 |
| 7 | 인덱싱 핀 | 17 | 심압대(Tailstock)잠금 레버 | 27 | 높이 조절 볼트 |
| 8 | 인덱싱 뷰 | 18 | 심압대(Tailstock) | 28 | 높이 조절 다리 |
| 9 | 주축대(Headstock) | 19 | 베드 | 29 | RPM LED 디스플레이 |
| 10 | 페이스 플레이트(Face Plate) | 20 | 스탠드 |
!!! 선반을 가동하기 전에 반드시(7)인덱싱 핀이 풀려있는지 확인해주세요.핀이 잠긴상태로 선반 작동시 모터와 벨트에 심각한 손상을 입힐 수 있습니다.
